Comment connecter le fil avec le gros interrupteur à bouton-poussoir :
1. L'interrupteur est verrouillé, la lumière est allumée et l'appareil démarre. L'interrupteur se réinitialise, la lumière est éteinte et l'appareil est fermé.
2. L'interrupteur est verrouillé, la lumière est éteinte et l'appareil démarre. L'interrupteur est réinitialisé, la lumière est allumée et l'appareil est éteint.
3. L'interrupteur est verrouillé, l'appareil démarre. L'interrupteur est réinitialisé, l'appareil est fermé et la lumière est allumée.
| Série de production |
FLM40-11FEJ |
Bouton guide lumière |
PC en plastique |
| Forme du bouton |
Round |
Actuateur |
304 acier inoxydable |
| Couleur du voyant du bouton |
rouge bleu vert jaune blanc |
Manchon de logement |
H59 laiton nickelé/acier inoxydable 304 |
| Durée de vie mécanique |
Les 500 mille fois |
Bouton Pin |
Alliage de cuivre H62 |
| Durée de vie électrique |
Les 100 mille fois |
Anneau de caoutchouc |
Gel de silice SIL |
| Niveau de protection |
IP65 IK08 |
Noix |
H59 laiton nickelé |
| Tension |
250V |
Logement |
PA66+GF20% nylon |
| courant nominal |
5A |
Source de lumière |
DEL |
| Puissance nominale |
1250W |
Resistor |
Film métallique |
| Température de fonctionnement |
-25 ℃ ~ + 85 ℃ |
Contact |
AgCdO12 |

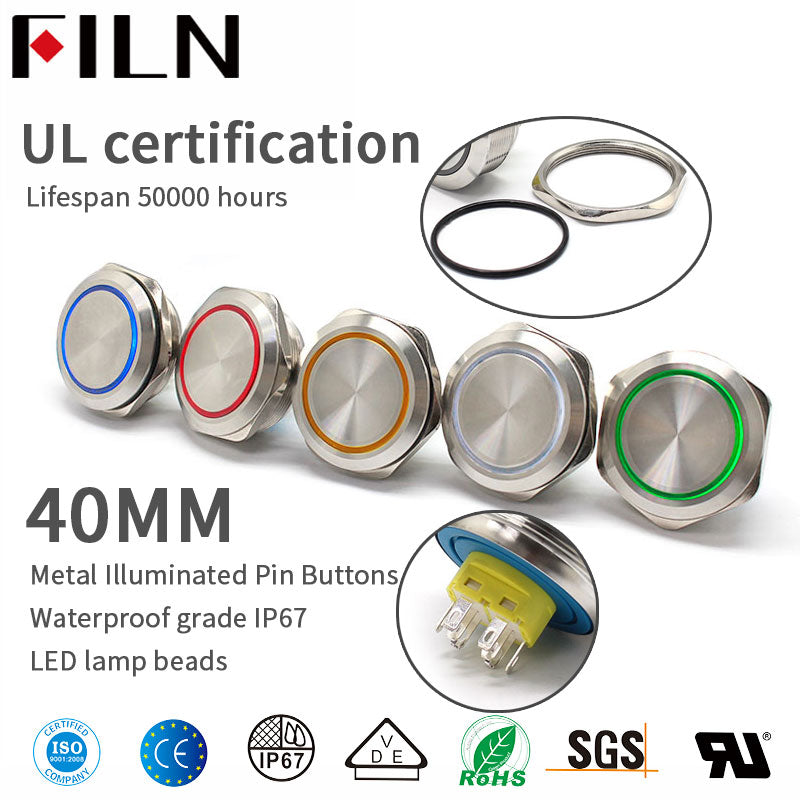

L'interrupteur à bouton-poussoir en métal rond à 40 broches 5NO1NC de 1 mm a diverses applications et avantages. Ce type d'interrupteur est couramment utilisé dans les panneaux de commande industriels, les machines, les équipements et les systèmes d'automatisation. Voici les scénarios d'utilisation et les avantages de cet interrupteur à bouton-poussoir en métal :
Ce commutateur à bouton-poussoir en métal Scénarios d'utilisation :
- Panneaux de commande industriels : cet interrupteur est idéal pour une utilisation dans les panneaux de commande où les opérateurs doivent interagir avec les machines ou l'équipement. Il peut être utilisé pour démarrer ou arrêter des processus, contrôler les fonctions du moteur ou activer diverses fonctions au sein du système de contrôle.
- Machines et équipement : L'interrupteur à bouton-poussoir en métal peut être intégré dans des machines et des équipements, offrant aux opérateurs un dispositif d'entrée fiable et durable. Il peut être utilisé pour les arrêts d'urgence, la sélection de mode, les fonctions de réinitialisation ou toute autre opération nécessitant un interrupteur robuste et réactif.
- Systèmes d'automatisation : dans les systèmes d'automatisation, ce commutateur peut être utilisé pour lancer ou interrompre des tâches ou des séquences spécifiques. Il peut être utilisé comme élément de contrôle dans les contrôleurs logiques programmables (PLC), les interfaces homme-machine (IHM) ou d'autres dispositifs d'automatisation, permettant aux opérateurs d'interagir efficacement avec le système.
Cet interrupteur à bouton-poussoir en métal Avantages :
- Durabilité : la construction métallique du commutateur garantit une durabilité et une longévité élevées, ce qui le rend adapté aux environnements difficiles et exigeants. Il peut résister à une utilisation intensive, à des contraintes mécaniques et à une exposition à la poussière, à l'humidité ou à des températures extrêmes.
- Fiabilité améliorée : La configuration à 5 broches, y compris les contacts 1 normalement ouvert (NO) et 1 normalement fermé (NC), offre une flexibilité dans la conception du circuit et offre des capacités de commutation fiables. Il permet l'intégration de différents schémas de contrôle et garantit un fonctionnement fiable.
- Fonctionnement facile : la taille de 40 mm de l'interrupteur, ainsi que sa conception distincte en forme d'anneau, le rendent facile à localiser et à utiliser. Le bouton fournit un retour tactile, permettant aux utilisateurs de ressentir l'actionnement et assurant une commutation précise sans activations accidentelles.
- Indication visuelle : certains interrupteurs à bouton-poussoir en métal sont équipés d'indicateurs LED intégrés qui fournissent un retour visuel, tel que l'éclairage ou les changements de couleur, indiquant l'état de l'interrupteur ou de l'équipement qu'il contrôle. Cette fonctionnalité améliore la convivialité et simplifie la surveillance dans diverses applications.
- Polyvalence : La configuration à 5 broches permet des options de câblage flexibles, permettant au commutateur d'être intégré dans différents systèmes et circuits de contrôle. Il peut être utilisé comme interrupteur autonome ou en conjonction avec d'autres éléments de commande, offrant une polyvalence dans la conception du système.
Dans l'ensemble, le bouton-poussoir métallique rond 40 broches 5NO1NC de 1 mm offre une solution fiable, durable et polyvalente pour diverses applications de contrôle industriel, de machines et d'automatisation. Sa construction robuste, sa facilité d'utilisation et ses fonctions d'indication visuelle en font un choix privilégié pour les professionnels à la recherche de périphériques d'entrée fiables dans des environnements exigeants.
